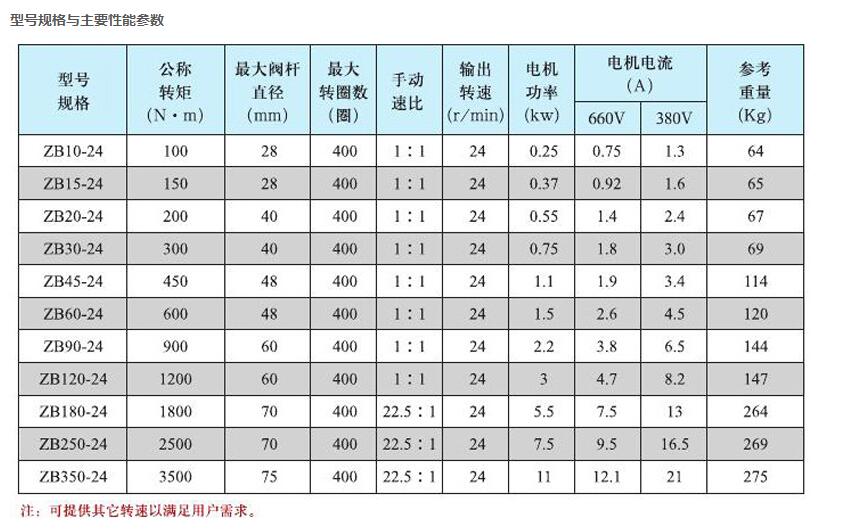

規格尺寸

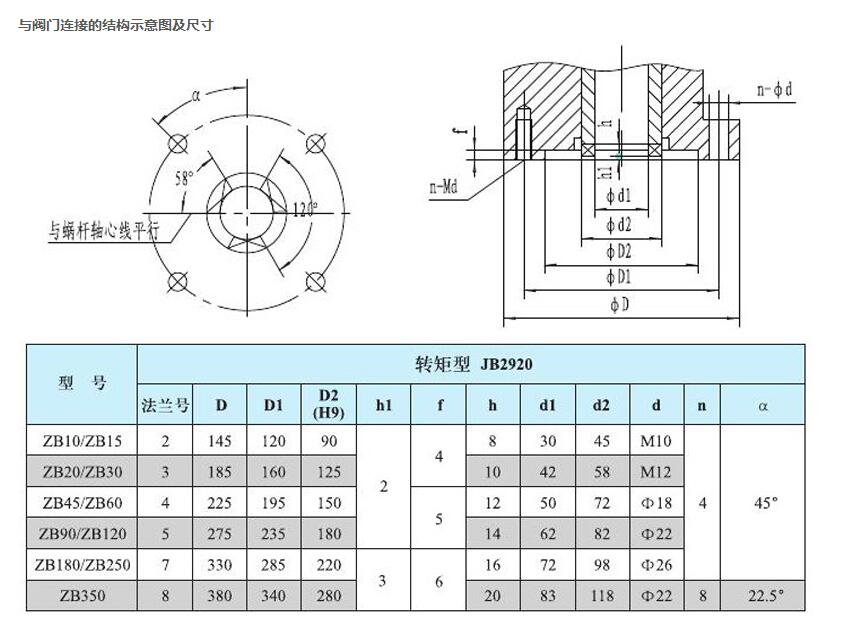

結構圖片

一、礦用井下隔爆閥門電動裝置ZB45-24產品介紹
上海湖泉閥門集團有限公司ZB系列礦用隔爆型閥門電動裝置是針對煤礦使用條件而專門設計和制造的。適用閥板做直線運動的閥門，如閘閥、配水閥、水閘門等；如增加二級減速蝸輪箱后還可用丁閥板做90度回轉的閥門，如蝶閥、風門等。與KXBC礦用隔爆型閥門電動裝置控制箱相互配套后，可與DCS系統銜接，以實現自動化控制。 ZB系列隔爆型多回轉閥門電動裝置主要適用于啟閉件做直線運動的閥門配套使用，如閘閥、截止閥、隔膜閥、閘門、水閘閥等，用于對閥門的開啟、關閉、調節(配上專用閥門隔爆控制箱) ,是閥門實現遠控、集控和自控***的驅動裝置。其具有功能全、性能可靠、控制系統***、體積小、重量輕、使用維護方便等特點。
二、礦用井下隔爆閥門電動裝置ZB45-24工作原理及型式

ZB系列電動裝置采用隔爆外殼，把可能因產生火花、電弧的電路部分與殼體外氣體混合物隔開，從而達到隔爆的目的。隔爆接合面參數符合GB3836.2- 2010的規定，電纜引入裝置符合GB3836.1- 2010的規定。

a)防爆型式分為礦用隔爆型和普通隔爆型，防爆標志分別為"Exd 1Mb”和"Exd II BT4 Gb"。

b)電纜引入裝置型式為壓緊螺母及壓盤式。

型號示例:

ZB45- -24/150(380):表示電動裝置為多回轉隔爆型，輸出轉矩450N●m [ 45kgf. m)，輸出轉速24r/min,轉圈數為150轉，額定工作電壓為AC 380V。

三、礦用井下隔爆閥門電動裝置ZB45-24技術條件

1) 額定電壓:三相AC 380V或AC 660V;

2) 額定頻率: 50Hz; .

3) 控制電壓:小于AC 220V或DC 60V;

4) 環境溫度: -20C~ +70C;

5) 平均相對濕度:不大于90% ( +25C);

6) 大氣壓力: 80kPa ~ 106kPa;

7) 無強烈震動和沖擊，無破壞金屬和絕緣材料的腐蝕性氣體的地方;

8) 技術條件

9) 防護等級: IP65; .

10) 工作制:短時10分鐘。
